Warum die Lötspitzentechnologie heute wichtiger ist als die reine Leistung
Moderne Baugruppen stellen immer höhere Anforderungen an den manuellen Lötprozess. Kleinere Bauteile, höhere Packungsdichten, empfindliche Komponenten und thermisch anspruchsvolle Masseflächen erfordern eine präzise und stabile Wärmeübertragung.
Während früher vor allem die Leistung einer Lötstation im Mittelpunkt stand, gewinnt heute die eingesetzte Lötspitzentechnologie zunehmend an Bedeutung. Sie beeinflusst maßgeblich die Aufheizgeschwindigkeit, Temperaturstabilität, Wärmeübertragung und Reaktionsfähigkeit des Systems.

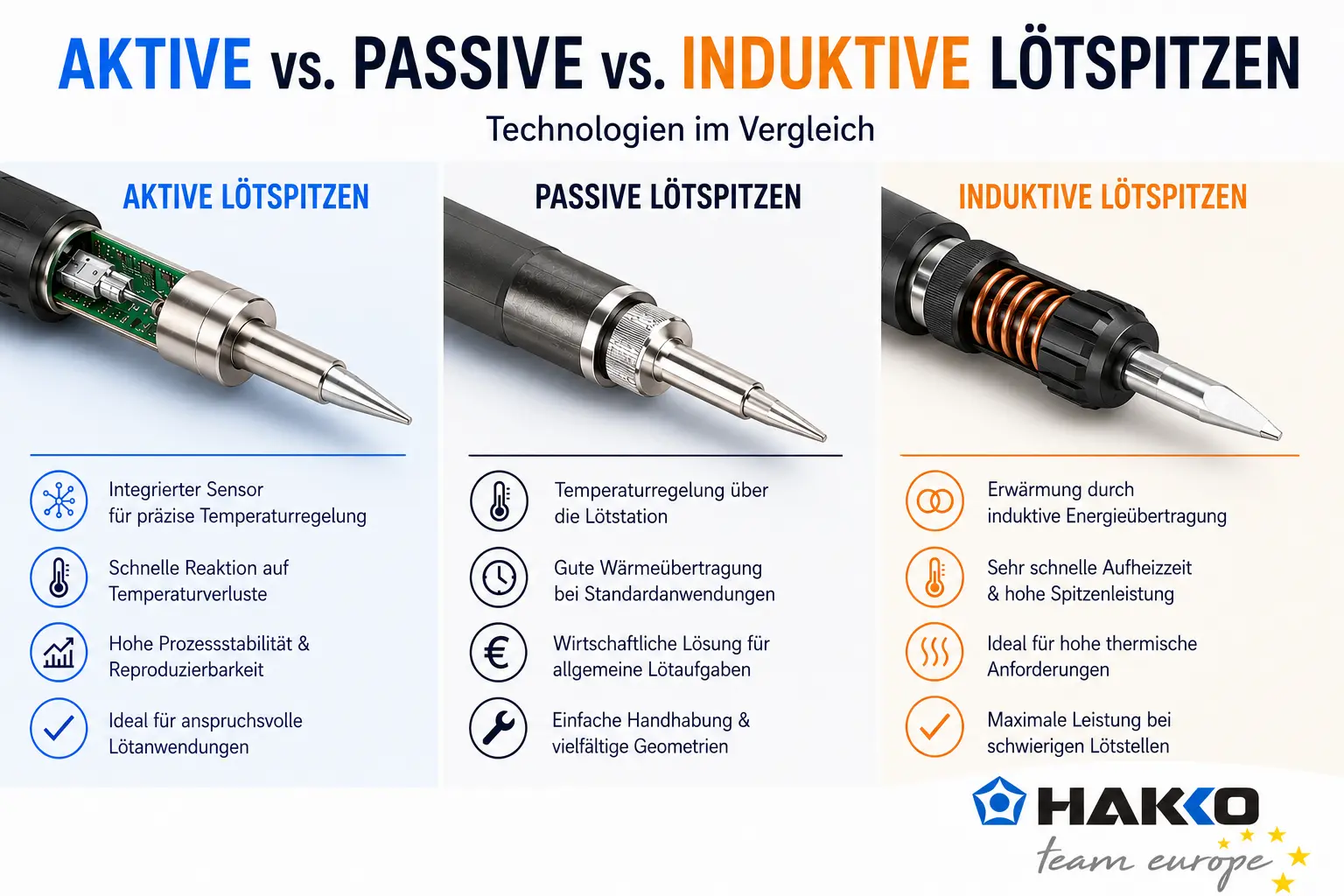

Grundsätzlich lassen sich drei Technologien unterscheiden: passive Lötspitzen, aktive Lötspitzen und induktive Systeme.
Passive Lötspitzen. Der klassische Aufbau
Bei passiven Lötspitzensystemen befinden sich Heizelement und Temperatursensor nicht direkt in der Lötspitze, sondern im Lötkolben oder Handstück. Die Wärme wird zunächst erzeugt und anschließend an die Spitze übertragen.
Dieses Konzept hat sich über viele Jahre in der Elektronikfertigung bewährt und wird bis heute in zahlreichen Anwendungen eingesetzt.
Der Nachteil liegt in der thermischen Trägheit des Systems. Zwischen Temperaturmessung und tatsächlicher Temperatur an der Lötstelle entsteht eine gewisse Verzögerung. Besonders bei Bauteilen mit hoher thermischer Masse oder wechselnden Lastbedingungen kann dies zu Temperaturschwankungen führen.
Für einfache Lötarbeiten und Anwendungen mit geringeren Anforderungen sind passive Systeme weiterhin eine wirtschaftliche Lösung.
Aktive Lötspitzen. Heizelement und Sensor direkt in der Spitze
Aktive Lötspitzen verfolgen einen anderen Ansatz. Hier befinden sich Heizelement und Temperatursensor direkt in der Lötspitze.
Dadurch wird die Temperatur unmittelbar dort gemessen und geregelt, wo die Wärme tatsächlich übertragen wird. Die Regelung reagiert deutlich schneller auf Lastwechsel und Temperaturverluste.
Gerade bei modernen Elektronikbaugruppen ergeben sich daraus wichtige Vorteile:
- schnelle Temperaturerholung nach Kontakt mit der Lötstelle
- hohe Temperaturstabilität während des Prozesses
- präzise Wärmeübertragung
- geringere thermische Belastung der Baugruppe
- kürzere Kontaktzeiten
Besonders bei SMD-Anwendungen, Mikroelektronik und Rework-Prozessen ermöglichen aktive Lötspitzen eine hohe Prozesssicherheit und reproduzierbare Ergebnisse.
Im Hakko Portfolio stehen unterschiedliche Lötspitzentechnologien und Spitzenserien für verschiedene Anwendungen zur Verfügung. Systeme wie die HAKKO FX-971 und FX-972 arbeiten mit aktiven Lötspitzen, bei denen Heizelement und Sensor direkt in der Spitze integriert sind. Je nach Handstück und Anwendung können unterschiedliche Lötspitzentypen eingesetzt werden, um Wärmeübertragung, Kontaktfläche und Zugänglichkeit optimal auf den jeweiligen Lötprozess abzustimmen.
Induktive Lötspitzen. Erwärmung durch Hochfrequenztechnologie
Induktive Systeme nutzen ein anderes physikalisches Prinzip. Die Wärme entsteht durch elektromagnetische Induktion direkt in der Lötspitze.
Ein Beispiel für diese Technologie ist die HAKKO FX-100, die mit induktiver Erwärmung arbeitet und für eine schnelle Energieübertragung im Lötprozess ausgelegt ist.
Der größte Vorteil induktiver Systeme liegt in der sehr schnellen Aufheizung und dem direkten Wärmeeintrag. Gleichzeitig besitzen diese Systeme eine hohe Leistungsdichte.
Allerdings ist die Temperaturregelung technologisch anders aufgebaut als bei aktiven Lötspitzen. Statt einer klassischen Sensorregelung erfolgt die Temperatursteuerung über die Eigenschaften der eingesetzten Spitze.
In der Praxis bieten induktive Systeme eine hohe Performance, erfordern jedoch häufig eine stärkere Abstimmung zwischen Anwendung, Spitze und Prozessanforderung.
Aktive vs. passive Lötspitzen. Die wichtigsten Unterschiede
Der wesentliche Unterschied zwischen aktiven und passiven Systemen liegt in der Position von Heizelement und Temperatursensor.
Bei passiven Systemen erfolgt die Temperaturmessung entfernt von der eigentlichen Lötstelle. Dadurch entstehen längere Reaktionszeiten auf Temperaturänderungen.
Aktive Lötspitzen erfassen die Temperatur direkt an der Spitze und können Lastwechsel deutlich schneller ausgleichen. Dies verbessert die Temperaturstabilität und reduziert die Gefahr von Unter- oder Überhitzung.
Gerade bei Anwendungen mit hoher thermischer Masse, Groundplanes oder empfindlichen SMD-Bauteilen bietet die aktive Technologie deutliche Vorteile hinsichtlich Prozesskontrolle und Reproduzierbarkeit.
Welche Technologie eignet sich für Rework und moderne Elektronikfertigung?
Eine pauschale Antwort gibt es nicht, da die Anforderungen je nach Anwendung variieren.
Passive Systeme eignen sich für Standardanwendungen mit geringeren Anforderungen an Dynamik und Temperaturstabilität.
Induktive Systeme bieten eine hohe Leistungsdichte und sehr schnelle Aufheizzeiten.
Aktive Lötspitzen vereinen eine schnelle Temperaturregelung mit hoher Prozesskontrolle und haben sich insbesondere bei anspruchsvollen Anwendungen in der Elektronikfertigung etabliert.
Dazu zählen unter anderem:
- Rework von Baugruppen
- SMD-Lötarbeiten
- Mikroelektronik
- Arbeiten an Masseflächen
- Anwendungen mit wechselnder thermischer Belastung
