Hauptfehler beim manuellen Löten durch die Auswahl der richtigen Lötspitze vermeiden

Warum beim manuellen Löten häufig Qualitätsprobleme entstehen

Schwankende Lötergebnisse werden in der Praxis häufig auf Temperatur oder Leistung zurückgeführt. Tatsächlich liegt die Ursache jedoch oft in einer nicht passenden Lötspitze.

Gerade bei Rework-Anwendungen oder Arbeiten in der Mikroelektronik reicht eine korrekt eingestellte Temperatur allein nicht aus. Entscheidend ist, wie effizient die Wärme an die Lötstelle übertragen wird.

Ist die Geometrie der Lötspitze nicht auf Bauteil, Kontaktfläche und thermische Masse abgestimmt, entstehen typische Fehlerbilder:

• schlechte Benetzung
• Temperaturverlust an der Spitze
• unnötig lange Kontaktzeiten

Diese Effekte führen zu schwankender Qualität und erhöhen den Nacharbeitsaufwand in der Fertigung.

Schlechte Benetzung bei großen Masseflächen

Besonders bei Kupferflächen bzw. großflächigen Masseflächen tritt häufig eine unzureichende Benetzung auf. Obwohl die Temperatur korrekt eingestellt ist, fließt das Lot nur verzögert oder verteilt sich ungleichmäßig.

Ursache ist meist eine zu kleine Kontaktfläche zwischen Lötspitze und Lötstelle. Dadurch kann die benötigte Energie nicht schnell genug übertragen werden und die Spitzentemperatur fällt während des Prozesses ab.

Im Produktionsalltag zeigt sich das häufig durch verlängerte Aufheizzeiten, instabile Lötstellen sowie einen erhöhten Zeitaufwand bei Rework Prozessen.

Gerade bei massereichen Baugruppen wird deutlich, wie wichtig die richtige Kombination aus Lötspitze und Wärmeübertragung ist.

Lokale Überhitzung durch lange Kontaktzeiten

Kann die Wärme nicht effizient eingebracht werden, wird dies häufig durch längeres Erwärmen kompensiert. Dadurch steigt die thermische Belastung einzelner Bereiche deutlich an.

Besonders in der Mikroelektronik erhöht sich dadurch das Risiko für:

• beschädigte Pads
• thermisch belastete Bauteile
• ungleichmäßige Erwärmung der Baugruppe

Eine passend gewählte Lötspitze reduziert die notwendige Kontaktzeit und sorgt dafür, dass die Wärme kontrolliert eingebracht wird.

Verlängerte Prozesszeiten als typisches Praxisproblem

Nicht optimal abgestimmte Lötspitzen wirken sich nicht nur auf die Qualität, sondern direkt auf die Effizienz aus.

Muss eine Lötstelle mehrfach erwärmt oder nachbearbeitet werden, verlängern sich die Taktzeiten spürbar. Besonders in der Serienfertigung summieren sich diese zusätzlichen Sekunden schnell zu einem relevanten Produktivitätsverlust.

In der Praxis zeigt sich deshalb immer wieder:
Nicht höhere Temperatur verbessert den Prozess, sondern eine stabile Wärmeübertragung mit möglichst kurzer Kontaktzeit.

Welche Lötspitzenform für welche Anwendung geeignet ist

Je nach Anwendung sind unterschiedliche Geometrien sinnvoll.

Für feine Arbeiten in der Mikroelektronik eignen sich konische Spitzen mit hoher Präzision. Bei größeren Kupferflächen oder massereichen Kontaktflächen sorgen größere Geometrien dagegen für einen stabileren Wärmeeintrag.

Entscheidend ist immer das Zusammenspiel aus der Spitzentemperatur, der Kontaktfläche und der thermischen Masse der Lötstelle.

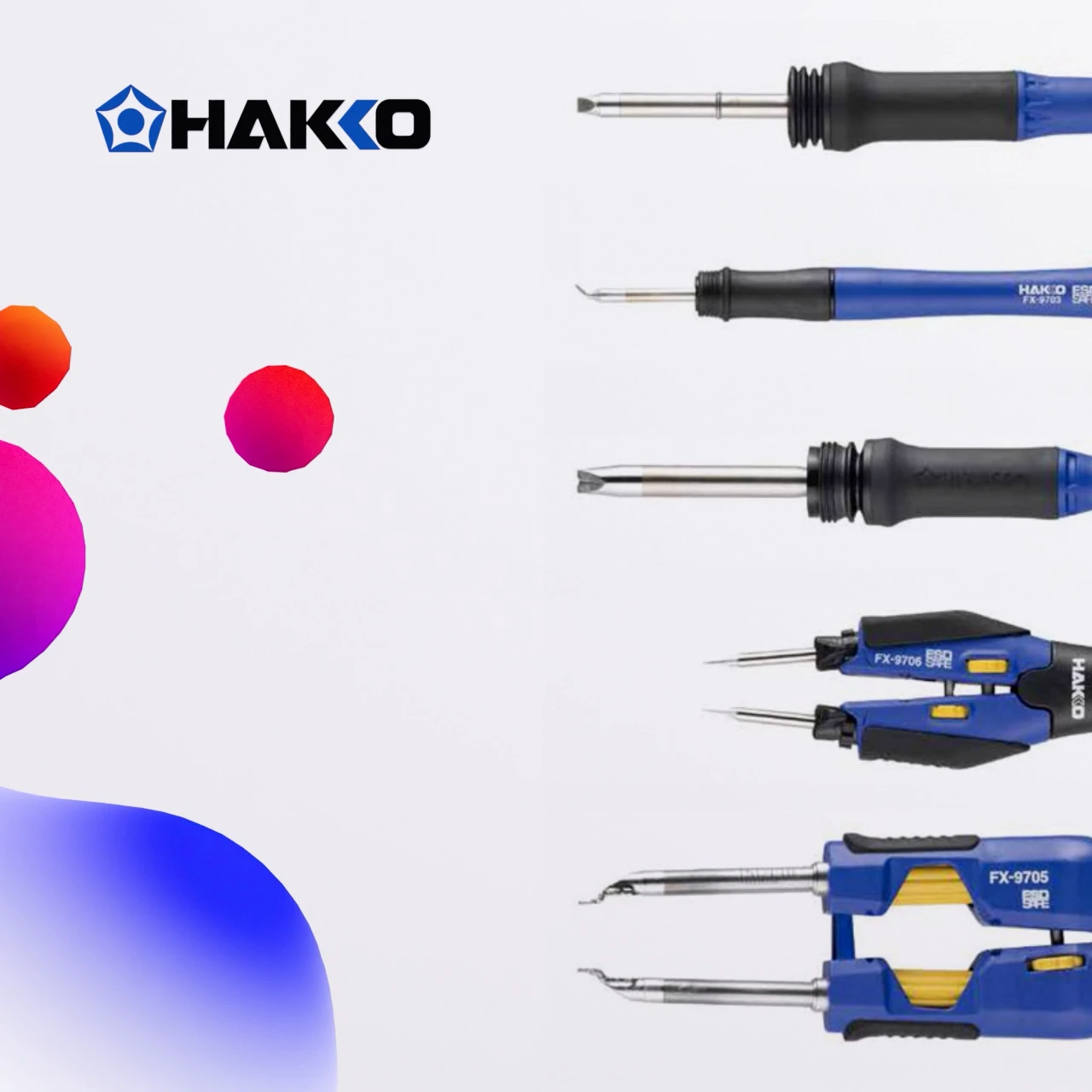

Die große Auswahl an HAKKO Lötspitzen ermöglicht eine gezielte Anpassung an unterschiedliche Anwendungen in der Elektronikfertigung.
