SMD-Lötarbeiten zählen zu den anspruchsvollsten manuellen Prozessen in der Elektronikfertigung. Kleine Bauteile, enge Pad-Abstände und empfindliche Leiterplatten erfordern eine Werkzeugauswahl, die genau zur Anwendung passt.
Besonders wichtig sind dabei:
- die passende SMD-Lötstation
- der geeignete Lötkolben
- die richtige Lötspitze
- eine stabile Temperaturführung
- passende Rework-Werkzeuge für Nacharbeit und Reparatur
Schon kleine Abweichungen können die Qualität der Lötstelle beeinflussen. Hakko bietet hierfür ein breites Produktspektrum aus SMD-Lötstationen, Mikro-Lötkolben, Hochleistungs-Lötkolben, N2-Lötkolben, Lötspitzen, Lötpinzetten sowie Entlöt- und Rework-Systemen. So lassen sich manuelle SMD-Lötprozesse präzise auf die jeweilige Anwendung abstimmen.
Fehler 1: Die falsche Lötspitze wird verwendet
Einer der häufigsten Fehler beim SMD-Löten ist die falsche Auswahl der Lötspitze. Viele Anwender greifen automatisch zur feinsten Spitze, weil SMD-Bauteile klein sind. Das ist jedoch nicht immer die beste Lösung. Eine zu kleine Lötspitze kann zu wenig Wärme übertragen. Die Folge sind längere Kontaktzeiten, schlechte Benetzung oder kalte Lötstellen.
Entscheidend ist nicht allein die Größe der Spitze, sondern die passende Kontaktfläche zur Lötstelle. Feine Spitzen eignen sich für sehr kleine Pads und punktuelle Arbeiten. Meißelförmige Spitzen bieten eine bessere Wärmeübertragung bei vielen Standard-SMD-Anwendungen. Abgeschrägte Spitzen können beim Schlepplöten an IC-Anschlüssen hilfreich sein. Breitere Spitzen unterstützen größere Pads oder masseintensive Bereiche.
Hakko bietet für unterschiedliche Lötkolben passende Lötspitzenserien. So kann die Spitzenform auf Bauteilgröße, Pad-Geometrie und Wärmebedarf abgestimmt werden. Das verbessert die Wärmeübertragung und unterstützt reproduzierbare Lötstellen.
Fehler 2: Temperatur und Wärmeübertragung werden falsch eingeschätzt
Beim SMD-Löten wird die Temperatur häufig als alleiniger Qualitätsfaktor betrachtet. In der Praxis ist jedoch die tatsächliche Wärmeübertragung an der Lötstelle entscheidend. Eine zu niedrige Wärmeeinbringung kann zu Benetzungsproblemen führen. Eine zu hohe Temperatur oder zu lange Kontaktzeit kann Bauteile, Pads, Leiterbahnen oder Lötstopplack beschädigen.
Besonders kritisch ist das bei Multilayer-Leiterplatten, Masseflächen, abgeschirmten Bauteilen oder Bauteilen mit hoher Wärmeableitung. Hier reicht ein feiner Lötkolben oft nicht aus, obwohl die eingestellte Temperatur hoch erscheint. Statt die Temperatur weiter zu erhöhen, ist meist eine bessere Kombination aus Lötstation, Handstück und Lötspitze erforderlich.

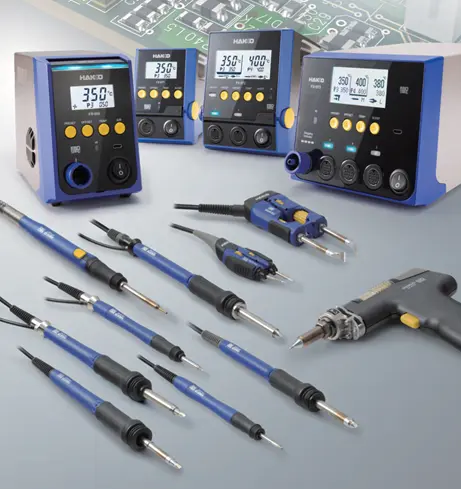

Die Hakko FX-97-Familie bietet hierfür flexible Möglichkeiten. Die FX-971 eignet sich als kompakte Basis-Lötstation für präzise manuelle Lötarbeiten. Die FX-972 ermöglicht als 2-Port-Station den Einsatz unterschiedlicher Handstücke. Die FX-973 erweitert den Arbeitsplatz als 3-Port-Station für besonders vielseitige Anforderungen.
Für feine SMD-Arbeiten eignet sich beispielsweise der Mikro-Lötkolben FX-9703. Bei massereicheren Lötstellen oder höherem Wärmebedarf können leistungsstärkere Hakko-Handstücke wie Hochleistungs-Lötkolben oder N2-Lötkolben sinnvoll sein. So wird nicht nur die Temperatur geregelt, sondern der gesamte Wärmeeintrag an die Anwendung angepasst.
Fehler 3: Rework wird mit ungeeigneten Werkzeugen durchgeführt
SMD-Lötarbeiten umfassen häufig auch Nacharbeit, Reparatur und Bauteiltausch. Gerade beim Rework entstehen Fehler, wenn Bauteile mit ungeeigneten Werkzeugen entfernt oder korrigiert werden. Zu hohe mechanische Belastung kann Pads ablösen. Eine ungleichmäßige Erwärmung kann Leiterplatten oder umliegende Bauteile beschädigen.
Für zweipolige SMD-Bauteile kann eine Lötpinzette sinnvoll sein, da beide Anschlüsse gleichzeitig erwärmt werden. Für andere Rework-Aufgaben kommen je nach Bauteil Heißluftsysteme, Entlöttechnik oder spezielle Handstücke zum Einsatz. Entscheidend ist, dass Wärme kontrolliert eingebracht und das Bauteil möglichst spannungsarm entfernt oder nachgearbeitet wird.
Hakko bietet hierfür passende Lösungen für SMD-Rework, Entlöten und Reparatur. In Kombination mit den geeigneten Lötstationen und Handstücken lassen sich manuelle Nacharbeitsprozesse sicherer und reproduzierbarer gestalten.
Hakko-Lösungen für sichere SMD-Lötprozesse
Typische Fehler beim SMD-Löten entstehen häufig durch eine ungeeignete Lötspitze, eine falsch eingeschätzte Wärmeübertragung oder unpassende Rework-Werkzeuge. Entscheidend ist deshalb, dass Lötstation, Lötkolben, Lötspitze, Temperaturführung und Rework-System zur jeweiligen Anwendung passen.
Hakko bietet dafür ein vielseitiges Produktportfolio für die professionelle Elektronikfertigung. Von präzisen Mikro-Lötanwendungen über leistungsstarke Werkzeuge für thermisch anspruchsvolle Lötstellen bis zu Lösungen für Rework und Reparatur unterstützt Hakko sichere, stabile und reproduzierbare SMD-Lötprozesse.
